Introduzione
Le torri di raffreddamento svolgono un ruolo cruciale nei sistemi industriali e HVAC, dissipando il calore in eccesso e garantendo un raffreddamento efficiente. Per semplificare la progettazione e l’analisi delle prestazioni delle torri di raffreddamento a tiraggio forzato, ho sviluppato un foglio di calcolo Excel dedicato.

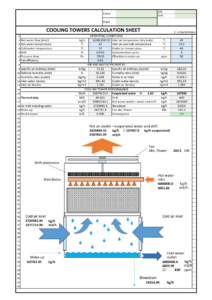

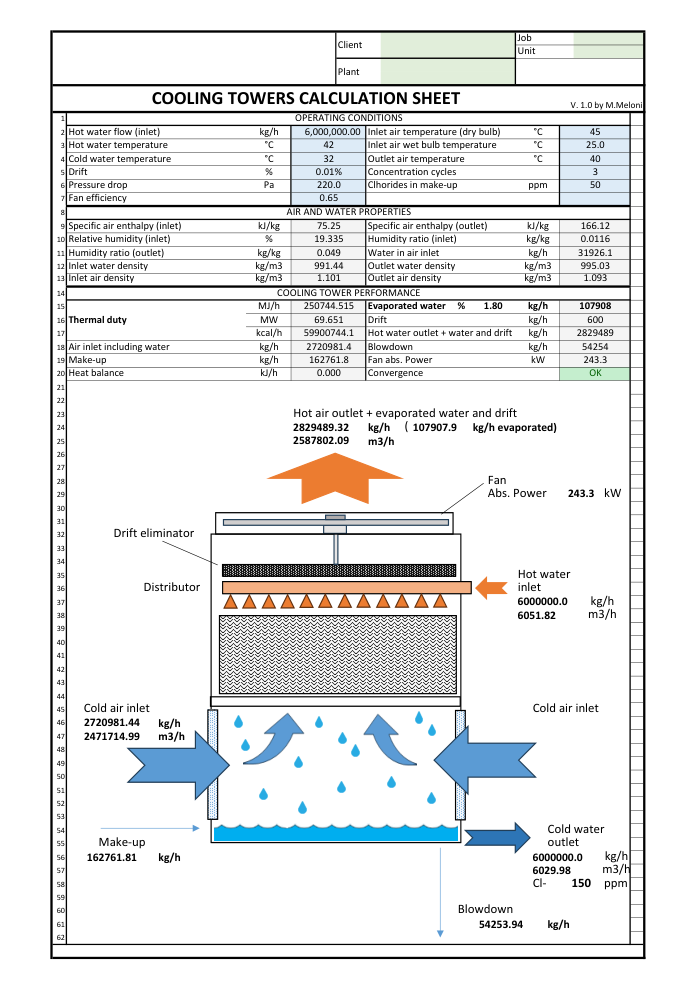

Questo foglio Excel consente agli utenti di effettuare un dimensionamento approssimato del processo e una valutazione delle prestazioni di una torre di raffreddamento a tiraggio forzato. Necessita solo di pochi parametri di input essenziali per calcolare automaticamente i valori operativi chiave.
Come Funziona
Il foglio di calcolo presenta un’interfaccia intuitiva in cui le celle di input sono evidenziate con uno sfondo azzurro. Gli utenti devono inserire i seguenti parametri per eseguire i calcoli:
- Portata d’acqua da raffreddare
- Temperature dell’acqua in ingresso e in uscita
- Temperatura dell’aria in ingresso
- Temperatura di bulbo umido
- Temperatura attesa dell’aria calda in uscita (ipotesi predefinita: temperatura dell’acqua calda in ingresso – 2°C)
- Cicli di concentrazione e concentrazione di cloruri nell’acqua di make-up, che influenzano la qualità dell’acqua circolante e le portate delle correnti di make-up e blowdown
- Perdita di carico della torre ed efficienza del fan
- Perdite per drift, se applicabili
Calcolo e Convergenza
Una volta impostati i parametri, facendo clic sul pulsante “CALCULATE”, viene avviato il processo di calcolo. Il foglio esegue iterazioni fino a raggiungere la convergenza, garantendo risultati accurati. Il calcolo è completato con successo quando la cella di convergenza visualizza “OK”.
Il foglio di calcolo può essere scaricato cliccando il link qui sotto:
